背景介绍
为系统验证车载电子产品的环境适应性与可靠性，奥迪、宝马、戴姆勒、保时捷、大众等主流汽车制造商联合编制了 VW 80000 测试标准。该标准立足汽车电子在整车生命周期内可能遭遇的各类电气环境，明确规定了汽车电子电气性能测试的试验项目、试验方法与试验要求，是主机厂对零部件电气可靠性验收的通用依据。目前国内车厂的电气性能测试方法主要依据 GB/T 28046.2 执行；随着汽车产业快速发展，国内车企的技术要求也在向国际水平看齐，吉利、北汽、上汽等多家车厂已结合自身产品需求，引用了 VW 80000 中的部分试验方法对零部件进行补充验证。 汽车内部空间狭小、车载电子产品种类繁多，车内电气环境十分复杂。任何车载电子产品的工作或故障（如启动、关机瞬间及短路等）都可能对车内电路网络及周边其他产品产生影响。车载电子产品在整个使用寿命内，始终处于异常电气环境之中——包括长时间或瞬态的过电压与过电流、微脉冲、供电中断、短路等工况。因此，对车载电子产品开展系统性的电气性能验证，是保障整车用电安全、提升零部件可靠性的关键环节。
一、标准的历史沿革与主机厂采用背景
- 德系车企规范整合：VW 80000 以早期德系车厂联合供货规范 LV 124 为基础演进而来，由奥迪、宝马、戴姆勒、保时捷、大众等主机厂在长期整车验证实践中共同修订，用于统一集团内各品牌的电气可靠性验证尺度，避免同一零部件在不同品牌间重复制定验证规则。
- 随整车电子电气架构复杂度上升而持续加严：早期整车电气负载相对简单，测试项仅覆盖基本过压、短路与绝缘；随着 ECU 数量增加、DC-DC 变换器与高总线系统大规模上车，主机厂持续补充叠加交流电压、微脉冲、电压缓降缓升、短时中断、接地偏移等项目，判定尺度也从“功能是否失效”收紧到“功能暂降是否可接受、复位时间是否达标”。
- 由企业标准升格为行业通用语言：该标准最初是主机厂对供应商的内部准入要求，随着德系供应链全球化，其验证方法被大量零部件企业、检测机构及主机厂采购技术文件广泛引用，成为进入德系整车供应链的电气性能“入场券”。对供应商而言，通过 VW 80000 往往同时意味着满足多家主机厂的电气可靠性要求。
- 与 ISO 16750-2 / GB/T 28046.2 的差异定位：VW 80000 采用“安装位置导向”的分组策略，按发动机舱、乘员舱、外饰件等位置设定严苛等级，并将 Load Dump、启动脉冲等极限工况与全温度范围叠加考核；ISO 16750-2 及等同采用的 GB/T 28046.2 则采用“通用场景导向”的广谱覆盖。因此通过国标并不自动满足德系主机厂要求，两者需按客户指定标准分别执行。
- 国内主机厂的跟进与借鉴：随着汽车产业快速发展，吉利、北汽、上汽等多家国内车企在制定自有企业标准时也参考了 VW 80000 的部分试验方法与技术判据，并将其与 GB/T 28046.2 组合使用，形成既满足国标、又向国际水平看齐的验证体系，推动国内零部件企业整体电气可靠性水平提升。
二、测试的目的
开展 VW 80000 电气性能测试的核心目的，是在量产装车前以可控方式复现整车可能遇到的各类异常电气工况，验证零部件的耐受能力与功能稳定性，具体包括：
- 设计缺陷前置暴露：在研发与样件阶段暴露供电链路、保护电路、软件控制策略等方面的设计缺陷，避免缺陷随批量车辆流入终端用户。
- 功能安全与可靠性确认：确认零部件在过压、欠压、中断、短路等工况下功能表现符合标准判定要求，保障整车用电安全与关键功能可用性。
- 供应商准入门槛：满足主机厂供应商技术协议要求，作为进入整车供应链、获取批量定点的必要验证项，也是主机厂审核与年度质量评价的依据之一。
- 设计优化方向输入：通过不通过项目的分布，识别电路架构与器件选型的薄弱环节，为下一轮设计迭代提供明确的优化方向，避免过度设计造成的成本浪费。
- 风险与责任界定：以客观、可追溯的测试数据支撑后续批量质量问题的技术归因，形成设计验证、量产放行与售后追溯的一致性技术基线。
三、主要试验项目
依据 VW 80000 标准，汽车电子电气性能测试主要涵盖 E-01～E-22 共 22 项试验项目：

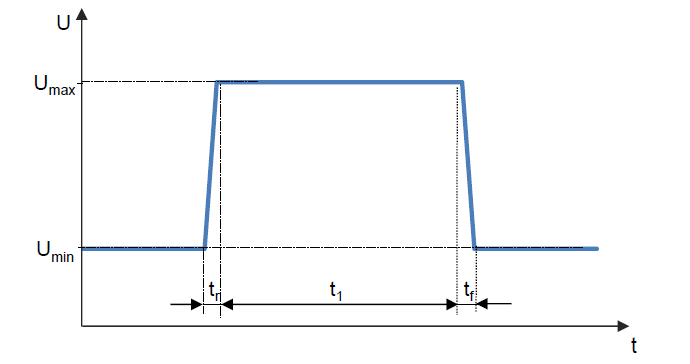

1、E-01 长时间过电压：模拟供电电压长时间高于正常工作范围的极端工况，考核零部件在持续过压下的绝缘耐受能力与功能稳定性。
E-01 长时间过电压

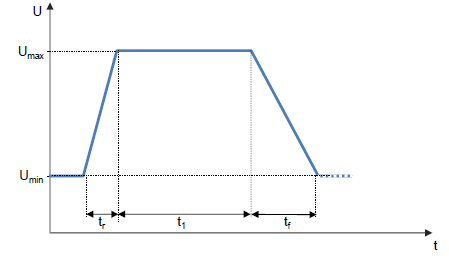

2、E-02 瞬态过电压：模拟关闭负载及发动机转速突变（tip-in）等工况下电力系统中产生的瞬态过电压，考核零部件对短时高压冲击的抗扰能力。
E-02 瞬态过电压

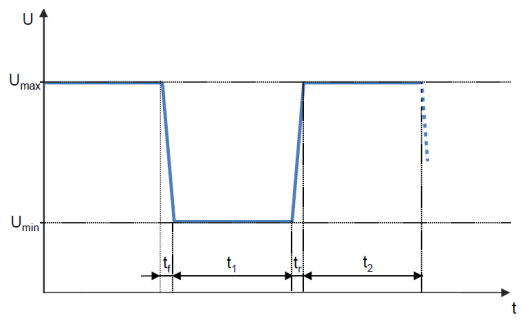

3、E-03 瞬态欠电压：模拟接通大功率负载时电源电压瞬时跌落所产生的欠电压，考核零部件在电压跌落过程中的功能保持与恢复能力。
E-03 瞬态欠电压

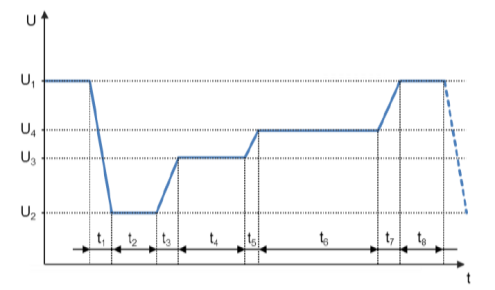

4、E-04 Jumpstart（跃变启动）：模拟使用外部电源（如救援搭电）对整车进行跃变启动的工况，考核零部件在电压跃变过程中的工作表现。
E-04 Jumpstart（跃变启动）
5、E-05 Load Dump（甩负荷）：模拟发动机运转中发电机突然卸载（甩负荷）所产生的高能量过电压脉冲，是考核零部件过压耐受能力的典型严酷工况。
E-05 Load Dump（甩负荷）

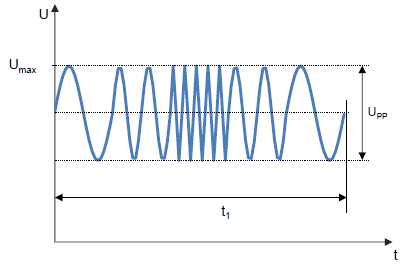

6、E-06 叠加的交流电压：模拟交流（AC）电压叠加在直流电气系统上的干扰工况，该干扰在发动机运行期间可能随时出现，考核零部件对交流纹波干扰的耐受能力。
E-06 叠加的交流电压

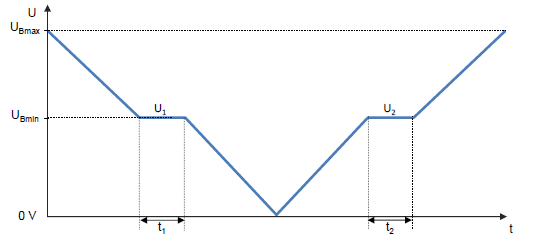

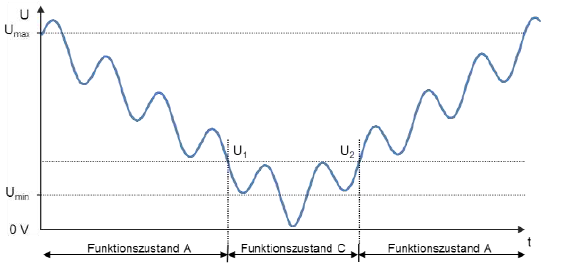

7、E-07 供电电压缓慢下降和缓慢提升：模拟车辆电池缓慢放电与充电过程中电源电压的渐变，考核零部件在电压缓变过程中的功能适应性与稳定性。

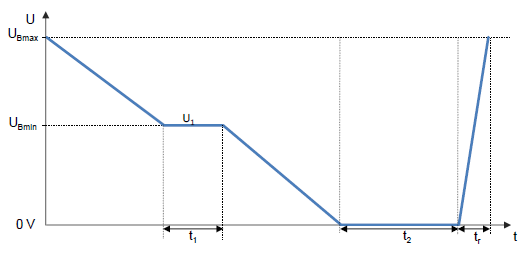

8、E-08 供电电压缓慢下降快速提升：模拟电池电压缓慢下降至 0V 后突然重新施加电池电压的工况，考核零部件在电压阶跃恢复过程中的启动与保护能力。

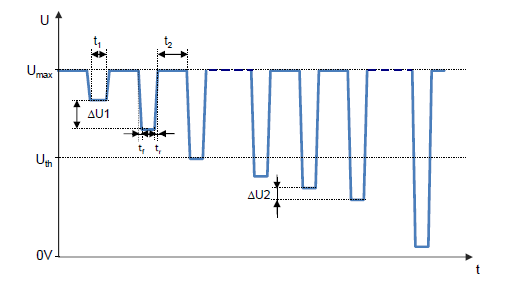

9、E-09 复位特性：模拟供电异常恢复后控制器进入复位状态的过程，考核零部件的复位逻辑、复位时间及复位后的功能恢复表现。
E-09 复位特性
10、E-10 短时中断：模拟整车电源短时间断开的工况（按中断持续时间分级），考核零部件在短暂失电情况下的功能保持、数据存储与恢复能力。
E-10 短时中断

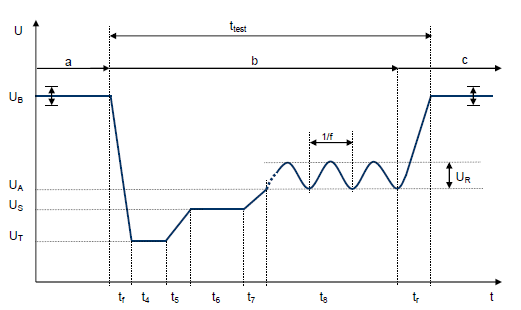

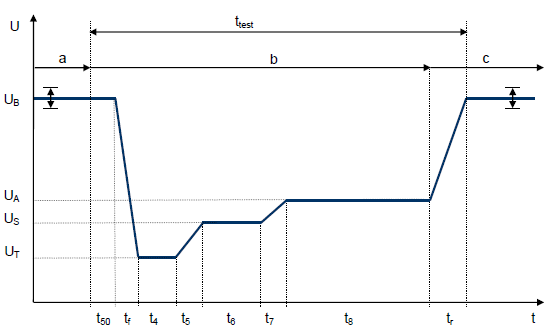

11、E-11 启动脉冲：模拟发动机启动瞬间电池电压急剧跌落至低值后略微回升的典型波形，并覆盖启动后再次重复启动的工况，考核零部件在低压跌落下的抗扰能力。
E-11 启动脉冲
12、E-12 具有智能发电机调整装置的电压波动波形：模拟配备智能发电机电压调节装置的电气系统在调压过程中产生的波动波形，考核零部件对缓变电压波动的适应能力。
E-12 具有智能发电机调整装置的电压波动波形

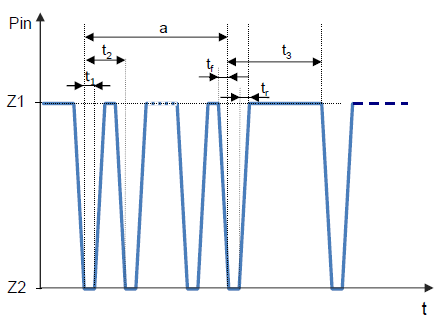

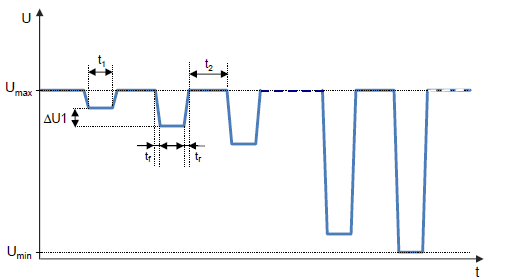

13、E-13 插脚中断：模拟单个引脚的线路中断故障，考核零部件对引脚断路的诊断识别与故障降级能力。
E-13 插脚中断
14、E-14 插头中断：模拟连接器线路中断故障，考核零部件在接插件断路条件下的功能表现与安全保护能力。

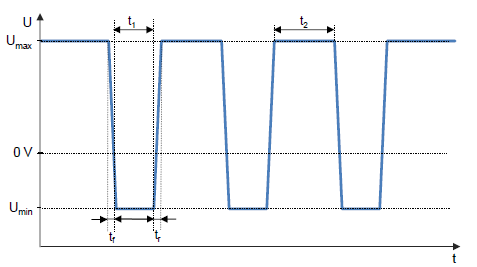

15、E-15 极性变换：模拟启动过程中电源极性反接的工况，考核零部件（DUT）对反向极性电池连接的耐受性与保护能力。
E-15 极性变换
16、E-16 接地偏移：模拟不同接地位置之间存在电位差的工况。接地点之间的电位差可能导致相连部件之间的信号失真，要求电气组件中接地点之间的电位差达到 ±1V（静态）时不影响元件功能。 17、E-17 信号线路和负荷电路短路：模拟设备输入端、输出端及负载电路发生短路的故障，考核零部件的短路耐受能力与内置保护电路的有效性。 18、E-18 绝缘电阻：测定绝缘隔离元件之间的绝缘电阻，验证绝缘隔离设计在湿热环境下的有效性与安全性。 19、E-19 静止电流：测定零部件在静态（休眠）状态下的电流消耗，考核静态功耗表现及对整车待机能耗的影响。 20、E-20 击穿强度：模拟零部件内部绝缘部件之间的绝缘强度极限工况，验证绝缘材料的耐压能力。 21、E-21 反馈：确定零部件（DUT）对开关端子（T.15、T.77）不存在反馈，考核开关信号通道的独立性与抗串扰能力。 22、E-22 过电流：确定机械开关、电子输出及触点的过电流耐受强度，验证其在过载工况下的可靠性与寿命余量。
四、测试不通过对整车安全的影响
电气性能测试不通过，意味着零部件在特定异常电气工况下的耐受能力或功能稳定性未达到标准要求。此类缺陷在研发阶段往往仅表现为偶发异常，一旦随整车批量装车运行，就可能演变为以下安全事件：
- 行驶中熄火、动力中断。启动脉冲（E-11）、瞬态欠电压（E-03）不合格时，控制器在电压跌落瞬间复位或死机，导致发动机熄火、车辆在行驶中动力突然中断。
- 常用功能异常与操控失效。叠加交流电压（E-06）、供电电压缓慢下降与提升（E-07/E-08）不合格，易造成组合仪表、灯光、雨刮、车窗等功能闪烁、失效或误动作。
- 安全相关系统降级或失效。EPS、ESC、ADAS 等与安全紧密相关的电子部件一旦在电压扰动下失效，将直接削弱转向与制动辅助能力，并触发故障灯报警及跛行（limp）模式降级。
- 器件过应力损伤与批次性早期失效。长时间过电压（E-01）、Load Dump（E-05）、短路（E-17）等项目不合格，会造成 ECU 内部电源芯片、功率器件及连接器触点过应力损伤，形成潜伏的批量性早期失效。
- 售后索赔、缺陷调查与召回。此类缺陷在用户使用阶段暴露，将直接引发三包索赔、市场投诉乃至缺陷产品召回，企业需承担召回改造费用、赔偿及品牌信誉损失。国内已有因电子部件损坏导致行驶中熄火而实施整车召回的公开案例。
五、典型失效模式与改善建议
基于常见失效机理，建议从硬件选型、电路架构、软件策略、工艺与验证流程五个层面进行系统性整改：
- 输入级防护：在电源输入端配置 TVS 管、压敏电阻、共模电感与滤波电容构建第一道防线；TVS 选型须按实际最大持续工作电压与浪涌能量校核，避免只按标称峰值电压选型而提前击穿或能量吸收不足。
- 供电架构优化：合理分配 LDO 与 DC-DC 供电层级，缩短供电链路阻抗，避免大电流回路与信号回路共阻抗耦合；选用宽压输入等级芯片并预留足够电压裕量，防止欠压跌落与过压冲击进入失效区。
- 软件与控制策略：设置合理的欠压/过压监控阈值，配置独立看门狗与故障自恢复机制；明确电压跌落条件下的功能降级策略，保证关键功能优先保持、次要功能有序退出。
- 接地与信号隔离：优化接地点布局并统一参考地，保证接地点之间的电位差满足 ±1V（静态）要求；加大信号线与负载线的物理间距与走线隔离，降低空间串扰。
- 连接器与线束工艺：选用满足载流能力与插拔寿命要求的连接器，控制端子镀层质量与压接高度；关键针脚增加冗余设计，消除插脚/插头中断（E-13/E-14）造成的功能失效。
- 测试验证前置：将 VW 80000 全项测试前置到设计验证（DV）与量产前（PPAP）阶段，按“摸底测试—根因分析—设计整改—复测验证”闭环推进，避免缺陷流入量产与售后环节。
六、一站式测试与整改服务
我们提供覆盖“测试—分析—整改—复测”的全流程闭环服务，帮助客户以最短周期完成 VW 80000 标准符合性验证：
- 规范测试：依据 VW 80000 及 GB/T 28046.2 / ISO 16750-2 标准要求执行 E-01～E-22 全项试验，配备纹波信号发生器、电源电压变化模拟器、微秒开关等专用设备，支持全程数据记录与波形抓取。
- 定制匹配：结合产品安装位置（发动机舱 / 乘员舱 / 外饰件）、供电系统类型（12V / 24V）及客户企业标准，对试验组别、严苛等级与判定准则进行针对性匹配，避免无效试验。
- 失效定位：对不通过项目开展失效分析（FA），将根因定位至具体电路环节——保护器件选型、PCB 布局、供电链路、软件策略或连接器工艺，输出明确可追溯的根因结论。
- 整改协同：依据根因提供可落地的设计整改建议与器件替代选型方案，并全程配合客户完成样件改版后的验证复测，直至满足标准判定要求。
- 报告交付：出具符合 CNAS / CMA 认可要求的中英文检测报告，完整包含测试数据、波形曲线、判定依据及整改前后对比结果，可直接用于客户主机厂送样与量产放行。
七、主要测试仪器设备
VW 80000 电气性能试验依赖专用的波形发生与电压调节设备，典型配置如下：

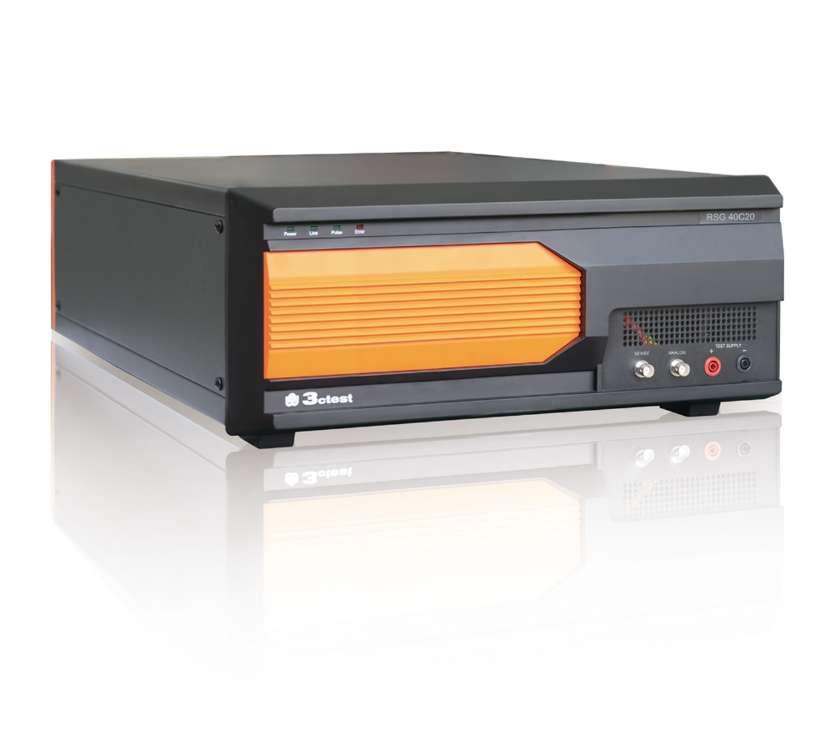

纹波信号发生器
电源电压变化模拟器

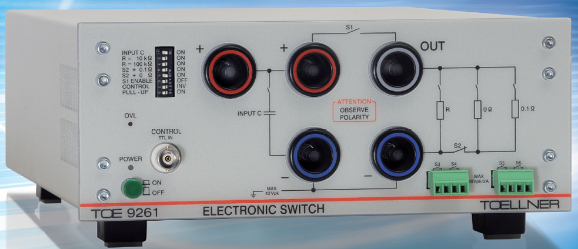

微秒开关
VW 80000 以 LV 124 为基础演进而来，如今已成为进入德系整车供应链的电气性能准入依据；通过国标并不自动满足德系主机厂要求，供应商需按客户指定标准分别执行。掌握测试、找准根因、完成整改并复测闭合，是零部件企业提升可靠性、规避量产与售后风险的必选项。我们提供从摸底测试到复测验证的一站式服务，欢迎来电咨询。
